信号妨害通信および測定用の50ワット6～8GHz帯RFパワーアンプモジュール
ブランド名:
PTC
モデル番号:
PTC-A6080-50W
原産地:
中国深セン
認証:
QS,CE
MOQ:
1個
価格:
Neg
補給能力:
50000/分
納期:
3-30DAYS
支払い条件:
ウェスタン・ユニオン、T/T、L/C、D/A、D/P
標準梱包:
カートン梱包
製品詳細
ハイライト:
50ワットRFパワーアンプモジュール
,6～8GHz信号妨害アンプ
,通信測定用RFアンプモジュール
製品説明
詳細な仕様と特徴

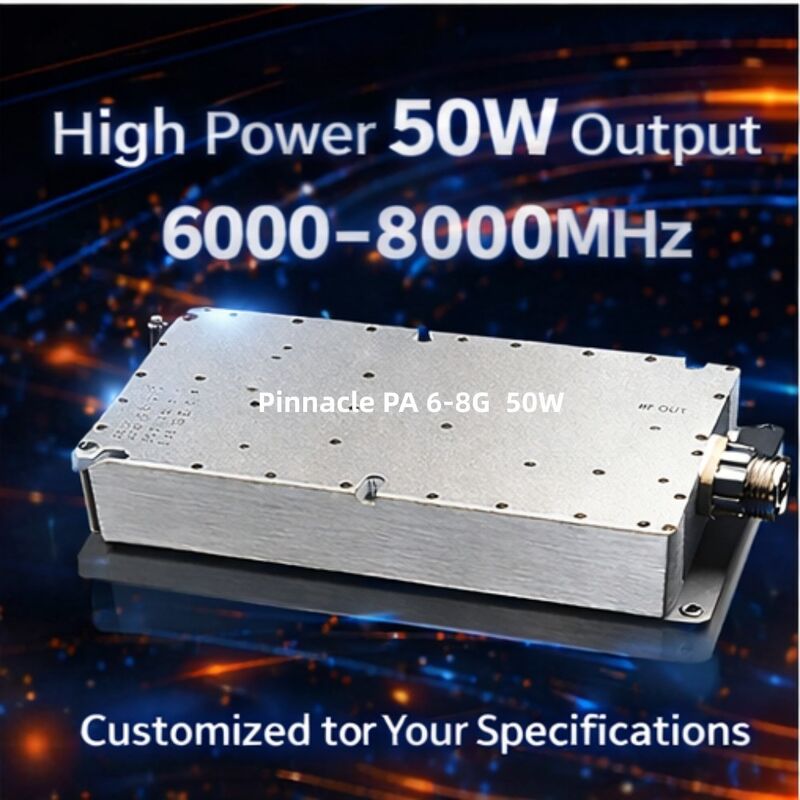

RFパワーアンプモジュール - 50W、6-8GHz
プロフェッショナル6-8GHz RFモジュール、50W出力、信号妨害、通信システム、測定アプリケーション向けに設計。
製品概要
この6-8GHz RFパワーアンプモジュールは、外部信号源を必要とせずに50Wの出力電力を供給します。400-3000MHz、2500-6000MHz、6000-8000MHzのRF PA構成を含む複数の周波数範囲で利用可能です。
主な特徴
- 超広帯域性能:400MHzから3000MHzまでシームレスにカバーし、複数の狭帯域アンプの必要性を排除します。
- 先進的なGaN技術:シリコンカーバイド上の窒化ガリウム（GaN-on-SiC）高効率デバイスを採用し、優れた電力密度と熱管理を実現します。
- 内蔵保護:過熱保護およびVSWR保護のための統合回路により、信号反射による損傷を防ぎます。
- コンパクト＆堅牢:過酷な産業環境およびすべての相対的な環境に耐えるように設計された精密機械加工アルミニウム合金シャーシ。
- カスタマイズ可能:周波数範囲と出力電力は、顧客の要件に応じてカスタマイズ可能です。
アプリケーション
- 電子対抗手段（ECM）:信号妨害および広帯域干渉システムに最適です。
- テスト＆測定:EMCテストおよびアンテナ測定用の信頼性の高いラボグレード電源。
- 通信システム:5G、Wi-Fi 6、衛星地上局用の高出力ブースター。
- レーダーシステム:最新のレーダー検出のためのパルスおよびCW（連続波）アプリケーション。
技術仕様
| パラメータ | 仕様 |
|---|---|
| 周波数範囲 | 6-8GHz |
| 出力電力（P_sat） | ≥50W |
| ゲイン | ≥50dB |
| 帯域内ゲイン平坦度 | ≤5.0dB |
| 動作電流 | ≤5.5A |
| コネクタ | SMAメス |
| 電源＆制御インターフェース | DB7W2 |
| VCC電源＆最大電圧 | +28V、+32V |
| 寸法 | 180×90×25mm（コネクタを除く） |
| 正味重量 | 1kg |
| 電源線 | 赤+黒+イネーブル線 |
| 動作温度 | -40℃～+55℃ |
