カウンタードローン PA RF パワーアンプ モジュール シグナルジャマー モジュール 200W

製品詳細
ハイライト:

コウンタードローン RF パワーアンプモジュール

,

200W rf パワーアンプモジュール

,

コウンター ドローン信号妨害装置

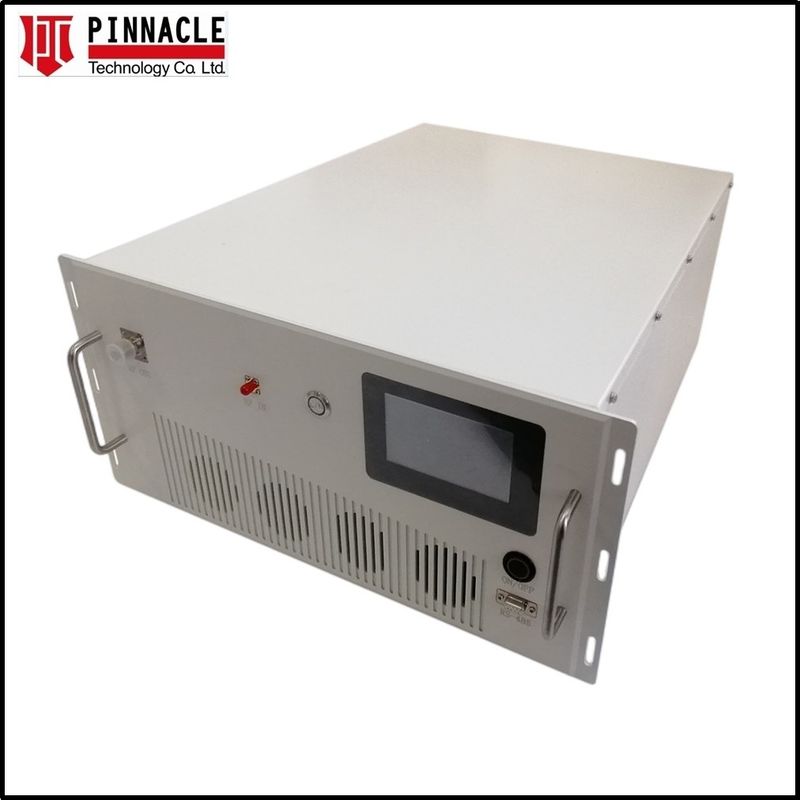

Product Name: 1000~2000MHz 高電源カウンター ドローン PA/RF モジュール 200W 電源とキャビネット付き RF 増幅器
Part Number: PTC-HPA-200W
Parameters: 製品メリット,A/ABクラスの線形GaN設計,ラックに搭載されたシステム,即時広帯域幅,ブロードバンドEMI/RFIラボ通信およびEWアプリケーションに適しています.パルスおよびすべての単チャンネルモ
製品説明
詳細な仕様と特徴


商品の詳細:

製品パラメータ:

電気仕様

パラメータ

仕様

注記

動作周波数範囲

1.0〜2.0 GHz

電力出力

120ワット分

CW

パワー出力 @ P1dB

100ワットタイプ

CW

電力増強

50dB ミニ

パワー 増える 平らさ

4.0 dB p-p マックス

常時入力電源

入力/出力リターン損失

10 dB ミニ

50オムに対して

2トーンインターモジュレーション (IMD)

-30 dBc タイプ

40 dBm/トーン,Δ = 1 MHz

ハーモニクス

-20 dBc タイプ

-15dBc @ 1GHz - 定位パウトで

偽物

-60 dBc 最大

ノンハーモニック

稼働電圧

28 VDC ノム

現在の消費量

28 Amp 最大

ランク付けされた Pout で

最大入力電源保護

+8 dBm

損傷なし <10秒

負荷 VSWR保護

5 ポイント: 1

定位出力では<1分

オン / オフ 速度

5 μsec 最大

環境特性

パラメータ

仕様

注記

操作ケースの温度

-20 °Cから +65 °C

貯蔵温度

-40 °Cから +85 °C

相対 の 湿度

5~95%

凝縮しない

メカニカル仕様

パラメータ

仕様

注記

サイズ

300 × 400 × 60 mm

コネクタを除く

体重

8.1kg

RFコネクタ 入力/出力

SMA/タイプN 女性

DC電源 / インターフェースコネクタ

ハイブリッド9ピンD-Sub

9W4

冷却

外部ヒートシンク

強制空気が必要

D-SUB CONNECTOR PIN 割り当て

ピン

機能

記述

1

FWD

オプション101 - 前向きの電源検出

2

VVA

選択肢103 - 変電圧減圧器

3

電流センサー

私はD@20mV/100mA タイプ

4

TEMP センサー

VT@10mV/°C+500mVタイプ

5

シャットダウン

TTL

A1,A2

VDD

28VDC

A3,A4

GND

地面
