ラック搭載 RF パワーアンプモジュール 5.6G-6G ISO9000 認証
ブランド名:
PTC
モデル番号:
HPA200W
原産地:
シェンゼン 中国
認証:
ISO 9000
MOQ:
1セット
価格:
Contact Us
補給能力:
500000
納期:
10〜20日
支払い条件:
T/T,ウェスタン・ユニオン
標準梱包:
カートン
製品詳細
ハイライト:
ラック 搭載されたRF電源増幅機モジュール
,ISO9000 rf パワーアンプモジュール
,ラックに搭載されたRF増幅機モジュール
Model NO.:
PTC-HPA200W
Frequencies:
5.6〜6GHz
Output Power:
200W
Dimension:
620 x 480 x 53mm
Class:
AB 線形
Rack Size:
19'標準ラックと6Uの高さ
製品説明
詳細な仕様と特徴

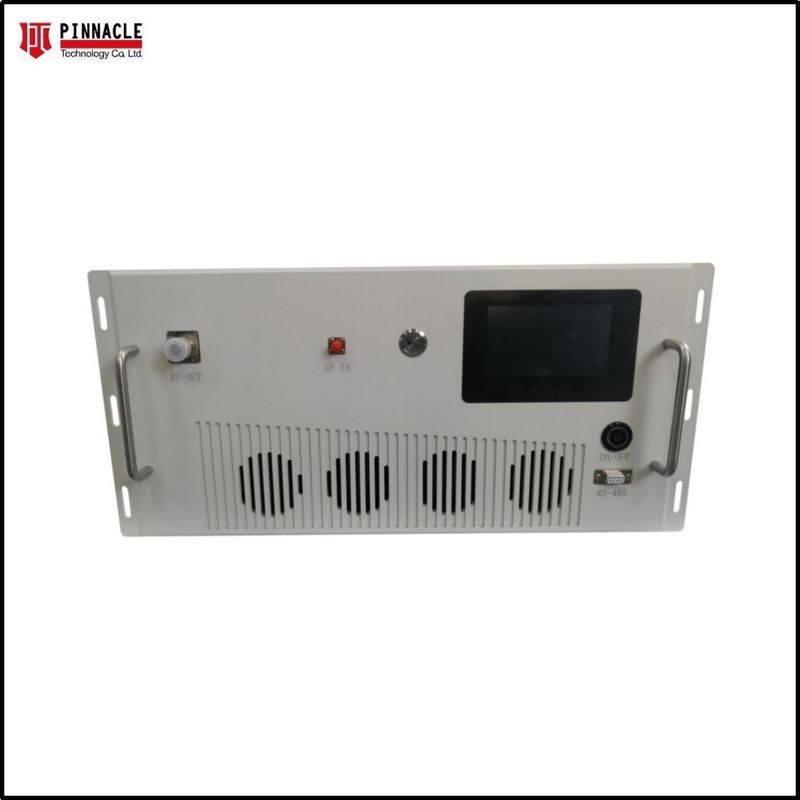

19インチスタンダードラック 5.6g-6g 高電力200W RF電源増幅機モジュール
PTC-HPA200Wは,固体状態の高電力アンプです. 各クライアントの要求に応じて,すべてのアンプをカスタマイズしました. このモデルは,オプションとして超幅帯域幅と高出力を持っています.このモデルは19'スタンダードラックと6Uの高さ.
電気仕様:50, 25°C
| パラメータ | 仕様 | 注記 | |||||
| 動作周波数範囲 | 5700-5800 M についてHz | ||||||
| パワー出力 @ 飽和 | 300 ワットタイプ | CW | |||||
| パワー出力 @ P1dB | 200ワット分 | ||||||
| 電力増強 | 54 dB ミニ | 平常動作ではPin=0dBm | |||||
| パワー 増える 平らさ | 1.5-2dB p-p マックス | 常時入力電源 | |||||
| パルス特性 | 幅 | 義務 | PRF | ||||
| 100 nS | |||||||
| インプット・リターン損失 | -10 dB 最大 | 50オムに対して | |||||
| 2トーンインターモジュレーション (IMD) | -30 dBc タイプ | 44dBm/トーン = 1MHz | |||||
| 騒音数 | <20 dB | ||||||
| ハーモニクス | <-25dBc タイプ | 定位出力では | |||||
| 偽物 | -60 dBc 最大 | ノンハーモニック | |||||
| 稼働電圧 | 100V-AC | ||||||
| 電力消費量 | 最大1500ワット | ランク付けされた Pout で | |||||
| 入力電力の保護 | +20dBm マックス | 損傷なし <10秒 | |||||
| 負荷 VSWR保護 | 5: 1 マックス | < 1分 定数パウトで | |||||
環境特性 |
|||||||
| パラメータ | 仕様 | 注記 | |||||
| 作業環境温度 | -20歳+5まで5°C | ||||||
| 貯蔵温度 | -40 °Cから +85 °C | ||||||
| 相対 の 湿度 | 5~95% | 凝縮しない | |||||
メカニカル仕様 |
|||||||
| パラメータ | 仕様 | 注記 | |||||
| サイズ W x H x D | 620×480×530mm | 5U - ハンドルを除く | |||||
| 体重 | 25kg | ||||||
| RFコネクタ 入力/出力 | N型 女性 | 前面または後面のパネル | |||||
| AC電源 / インターフェース | IEC 60320-C14 / 9-Pin D-Sub | あるいはそれと同等 | |||||

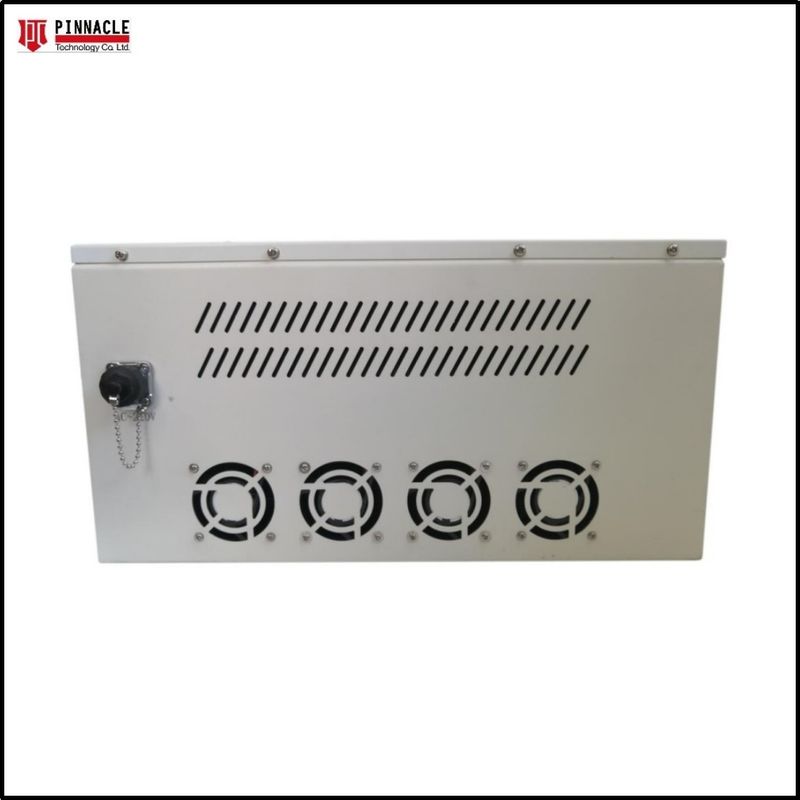

| 冷却 | 扇風機 冷却装置 | 変速 | |||||
| 選択可能デジタルモニター&コントロール: | イーサネット RJ-45 TCP/IP RS422/485 USB | 選択可能 | |||||
| FWD, REV, VSWR, GAIN, ALC, V&I, TEMP | 選択可能な GPIB インターフェース | リモートBluetoothアプリケーション | |||||
クラスA/ABの線形GaN設計
ストックに搭載されたシステム
瞬間の広い帯域幅
ブロードバンド EMI/RFI,Lab,Comm,EW アプリケーションに適しています
パルスおよびすべての単チャンネルモジュレーション規格に適しています
内蔵保護回路
モバイルアプリケーションの高い信頼性と耐久性
システム制御はイーサネットをサポートする ソフトウェア リモコン制御
タッチスクリーン
1. PA:現在のRF出力表示
2試聴する現在の減衰値を設定し表示する
(0〜30d)B について範囲);
3VSW: どうした?現在の出力静止波を表示
パラメータモジュール
4VSWR:静止波の状態;
5. Tmp:システム温度状態
6. OP:RF出力状態
7. RF出力制御スイッチ:スイッチをオンにするためにスイッチを押して,スイッチは青色に変更され,スイッチをオフに再び押した後,白い色に変更されます.
8. Temp:現在のシステム温度を表示する.
2試聴する現在の減衰値を設定し表示する
(0〜30d)B について範囲);
3VSW: どうした?現在の出力静止波を表示
パラメータモジュール
4VSWR:静止波の状態;
5. Tmp:システム温度状態
6. OP:RF出力状態
7. RF出力制御スイッチ:スイッチをオンにするためにスイッチを押して,スイッチは青色に変更され,スイッチをオフに再び押した後,白い色に変更されます.
8. Temp:現在のシステム温度を表示する.
ATT 値入力インターフェース
上記のインターフェースを表示するには [ATT] をクリックし,0から30までの ATT の値を入力し, [確認] をクリックします.
